有限元分析法是根据变分原理求解数学及物理问题的数值计算方法。随着计算机技术的快速发展，有限元分析得到了广泛应用，MATLAB是效率高的工程计算软件工具，可以实现编程计算、数据图形化集成，本文利用MATLAB软件，利用有限元分析的基本原理对平面桁架进行受力分析，得到了结构各杆件的内力、应力、结构变形及结构动力特性，并将计算结果同ANSYS有限元分析软件结果进行比较。结果表明，利用MATLAB可以编制结构有限元分析程序，计算速度快，数据准确，并能为复杂结构有限元分析提供参考。
桁架结构在屋架、桥梁等工程中应用很多，在桁架结构中，各杆件的连接处近似为铰接，杆件绕结点可以自由转动，结构中的各个杆件只受轴力，属于一维问题，各杆件内的位移线性变化，杆件内的位移分布函数是精确的。在进行结构离散化时，不需要对杆件再细分单元，直接以杆件为分析单元，在结构的整体分析中涉及许多单元及联接它们的结点，为避免混淆，必须对各单元、结点及结点位移(水平位移和竖向位移)进行编号，由单元刚度矩阵通过单元定位向量集成结构总刚度矩阵K，矩阵的阶数为结点总数的2倍，单元定位向量由单元两端的结点位移编号确定。
结构动力特性分析方法有矢量迭代法、子空间迭代法，MATLAB提供了计算矩阵特征值的专门函数，即eag和eggs，它们既可以用于求解标准特征值问题，也可以求解广义特征值问题。

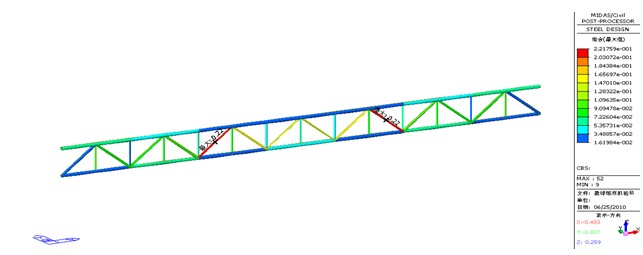

本文为研究桁架的动力特性，编制了桁架的动力特性计算程序，得到了结构前9阶的频率，由于本文篇幅有限，动力特性计算程序略. MATLAB编制程序的静力计算结果，包括桁架各杆件的轴力和应力。为直观显示桁架受力之后的变形，利用MATLAB中Line命令编制了结构变形前后的示意图，为验证MATLAB编制该桁架有限元分析程序的正确性，使用ANSYS有限元分析软件分别对该结构进行静力及模态分析计算。在建立有限元分析模型中，使用LINKl单元，二者计算结果完全一致。计算结果比较可得，上述方法的计算结果与ANSYS计算结果一致，桁架各杆受力特点是上弦杆件受压，中间的腹杆及下弦杆件受拉，杆件2与杆件9的轴力对称，达到最大值-3.3333xe5 N，结点2与结点4的竖向位移最大，达到0.012929 m。结构的第一频率为35.108Hz，本文基于MATLAB编制平面桁架有限元分析方法计算速度快，结果正确，为复杂平面桁架分析提供了参考，基于MATLAB平面桁架有限元分析研究。
