Pro/E软件是以参数化特征造型技术为核心的CAD/CAM/CAE软件，该软件具有产品设计、NC加工、工程分析等多种功能；尤其是参数化设计及各�？榈奈薹旒墒共飞杓朴胄薷母奖�，使产品的开发周期大大缩短，使产品的成本大大地降低。公司的ANSYS软件是最优秀的工程分析软件之一，其具有强大的有限元分析计算能力。本文是利用Pro/E与ANSYS软件各自的优点解决产品设计与工程分析的案例。
圆柱斜齿轮是由轮缘、轮毅与轮辐三部分组成，其具体结构取决于齿轮的大小，但最复杂的部分是轮缘。故本文斜齿轮的三维造型设计的思路是先生成初始参数化轮齿模型，然后绘制轮毅与轮辐模型，为了后续有限元网格的划分在建模时轮缘与轮毅采用实体特征，轮辐采用薄壳特征。
利用基准曲线功能中的方程曲线功能绘制斜齿的渐开线，曲线的坐标系为笛卡尔坐标系。
(1)创建啮合点和基准平而渐开线与分度圆的交点为啮合点。
(2)创建参考平而创建过轴线与基准平而夹角为90*Z的基准平而为镜像参考平而。
(3)创建镜像渐开线创建渐开线镜像特征，在草绘状态下修剪齿槽齿廓，通过旋转与平移建立齿轮中间与另一侧的齿槽轮廓。
(4)创建齿槽特征利用平行混合切割特征创建第1个齿槽。
选择齿槽特征单击右键，在弹出的“快捷”选择“阵列(Pattern)”阵列其余齿槽。最后注意添加阵列特征关系和阵列个数关系。
利用拉伸特征工具直接可以创建轮毅与轮辐特征，轮辐上的孔特征可以直接通过孔特征创建。

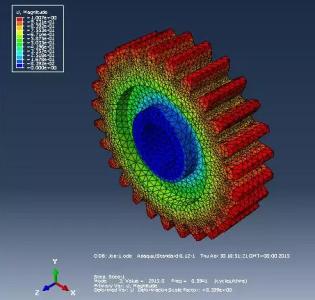

利用Pro/E中的Pro/MECHANICA�？橹械腇EM模式生成斜齿轮的有限元模型，其具体步骤如下：
齿轮的材料为40Cr，调质处理，硬度为HRC48-55，弹性模量E=2.1x105 MPa，泊松比p=0.28，密度p=7.82 t/m，屈服强度800 MPa，抗拉强度1000 MPa。将该材料属性添加给斜齿轮模型分别选择轮毅而和键槽而添加约束，将圆柱斜齿轮的6个自由度全部约束。
