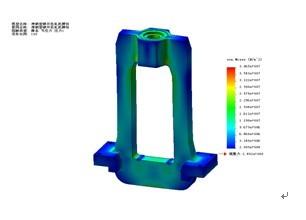

冷辗环机是轧制轴承套圈环件的机床，环件轧制对机床的强度和刚度要求较高�；苁抢湔坊坊凶钪匾淖槌刹糠种弧Ｆ淝慷群透斩戎苯佑跋熳懦尚瘟慵木��；艿纳杓浦饕ΡＶじ斩�、强度和稳定性要求�；艿慕峁剐巫春统叽�，主要取决于安装在它内部与外部的零件和部件的形状与尺寸，配置情况、安装与拆卸要求。同时也取决于工艺、所承受的载荷、运动等情况。国内外部分学者对各种型号的辗环机结构与性能进行了研究其中，文献辗环机整体铸造结构机架，进行了应力及位移分布的三维有限元分析。文献对组合式机架予紧力进行了研究，确定了机架工作时弹性变形造成的系统误差的大小�？刹鹱啊⒆楹鲜降慕峁刮诓苛慵牟鹱拔尢峁┝朔奖�，同时机床的强度和刚度成为必须特别预以关注的问题。分析运用ABASUS软件通过对某型辗环机的可拆装、组合式机架结构进行有限元分析，找出了其薄弱部位拉杆，为结构改进提供了依据。
有限元模型是否合理，对有限元分析计算结果可信度有直接的影响，在建立模型时需对有关几何结构、载荷进行简化，对边界条件作适当的处理以便于进行分析。型数控精密冷辗环机机架结构如图"所示。它由左挡板、右挡板7、中件3、前拉杆套8、后拉杆套和拉杆2组成。左挡板"、右挡板7放置在中件3左右两侧，左挡板、右挡板7之间放置前拉杆套8和后拉杆套用于支撑。中件3有贯穿左右的两个通孔，拉杆为双头螺杆，7根拉杆2将左挡板、右挡板7、中件3、前拉杆套8、后拉杆套连接固定在一起成为一个完整的机架。整个机架通过中件3固定在机床底座上。除拉杆外其余各件均为高强度高刚度的球墨铸铁材料。7根拉杆材料为钢，并以一定的预紧力将各零件紧固在一起，成为一个完整的机架。辗压轮安装在主轴上，主轴轴承座安装在左挡板的右侧面，环件轧制时辗压轮受到的负荷通过主轴轴承座传递给左挡板。滚珠丝杠轴承座安装在右挡板左侧面，环件轧制时芯辊受到的负荷通过支撑轮、滑块、螺母、丝杠、丝杠轴承座最终传递给右挡板的左侧。
