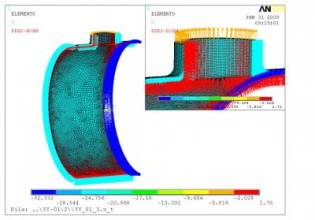

由于承载筒体通过上、下法兰与加载油缸和底座相连，筒体内壁受到来自试验土体的均匀地压作用，筒体的两端部受到上、下连接法兰的轴向拉应力，此时筒体处于复杂的三向应力状态，如图所示,如果将实际的承载筒体简化成弹性厚壁圆筒，即以图所示的结构来确定壁厚，则没有考虑肋板的作用，计算的筒体厚度较大，成本较高，只能作为筒体厚度的粗略估算。
实际承载筒体的结构如图所示，为了优化筒体结构，设计时在其外围布置密集的纵横向肋板，以减小筒体壁厚，增加筒体强度和刚度。由于肋板在作用方向的抗弯刚度较大，肋板通常设计成对称结构，将肋板隔开的单元定义为肋格单元，各肋格单元的受力情况相同。将肋格单元简化为四周固定的圆柱形块壳计算较为复杂，由于承载筒体内径较大，达1.6m，每个肋格单元的大小相对于整个承载筒体的曲率半径而言相对较小，为简化计算，根据弹性力学的原理，可将每个曲面单元展开，简化为四边固定的矩形平面弹性薄板进行计算。薄板法线方向的受力取为承载筒体内壁曲面上的径向应力，即取承载筒体上最大的肋格单元作为研究对象。按肋板的布置情况(按设计参数确定)，取a=0.285m、b=0.325m。承载筒体的肋格单元承受垂直于XY平面的均匀载荷σ=13MPa。
