在常规的输电线路杆塔设计及线路改造工作中，必须对杆塔塔头荷载及杆塔强度分析进行正确地计算。根据杆塔荷载组合原则，分别计算各种不同荷载组合情况下，塔头上的外部荷载.荷载计算公式复杂，涉及参数多，强度分析非常繁琐，且因杆塔结构型式及用途而异，因此，用计算机实现复杂计算和强度分析是完全必要的。
在详细分析了直线门型电杆塔头荷载计算及强度分析的原理与方法后，利用当前较熟知的VB编程语言实现计算和分析过程，并建立与数据库的连接，将其开发成通用软件系统，以利于工程实际应用，节省设计人员的时间和精力，且计算准确、工作效率高，适合当前输电线路设计由手工性工作向数字化、信息化、智能化方向的发展。
在强度分析软件系统中，要实现荷载计算参数与强度分析模块函数间的数据传递，可通过Text控件直接将函数进行传递，并将各种荷载汇总做成表格的形式显示出来，直观性强，便于设计人员检查设计中的数据是否合理，以便对设计参数进行相应的调整。
在荷载计算模块中，要实现荷载的计算及显示荷载示意图。通过输入门型电杆的设计主要参数，如电压等级、导线型号、地线型号、气象条件、水平档距、垂直档距，以及相关的附加参数，如杆塔设计高度、杆塔类别、绝缘子串数、单串绝缘子片数、是否精确选择金具、绝缘子型号、导线金具重量、地线金具重量、是否选择分裂导线、每相子导线根数、导线运行环境等，从而详细计算出塔头荷载。对不同的荷载和组合方式，其已知条件和计算方式基本相同，计算中有一定的共性，根据门型电杆的荷载组合方式，用image或picturebox3控件插入图形，从而显示不同条件下的塔头荷载值，并在表下部显示相关设计参数，这是设计工作中的重要文档。

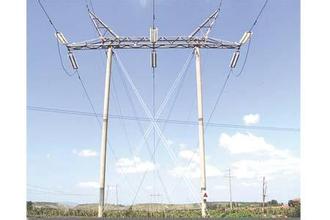

门型电杆强度分析主要包括主杆、叉梁、吊杆、横担的校核，其中主杆的校核与钢筋混凝土的类型有关，可考虑普通钢筋混凝土电杆、预应力混凝土电杆、部分预应力混凝土电杆3种情况，根据求出的塔头荷载，可对已建成的输电线路电杆直接进行强度校核，同时还可根据实际运行环境及设计荷载，根据经验或计算选择出适合的混凝土及钢筋等级，通过软件反复校核，可选择出符合强度要求的最结构优化的电杆。
