某厂重油催化裂化装置能量回收系统某型透平机于1984年8月投入运行。该转子轮盘是我国自行研制，首次成功用于工业装置透平机大直径GH132的轮盘，在运行时间达108000h后，于2000年8月对其进行检验、强度分析、寿命评估以及修复，以便为该转子今后继续运行提供依据。
为了降低催化裂化装置能耗，充分利用再生烟气的压力能及余热，于1984年增设了再生烟气能量回收设施，该设施主要包括第三级旋分器、烟气透平、余热锅炉及其相应系统。烟气透平为单级悬臂式转子，轮盘选用奥氏体高温合金GH132锻件切削加工而成，动叶片用GH130锻成坯件，电解加工和抛磨后表面烟气透平设计参数为进气温度：630℃，进气压力：0.23SMPa，排气压力：0.105MPa，进口流量：700~800Nm3/min，压比：2.238，转速：6295r/min，功率：2500kW。
受检轮盘的材质为GH132高温合金。对下列3个部位进行金相及硬度检验：桦槽对应的表面，轮盘半径处表面，轮盘中心表面。磨制检验部位的金相试样，浸蚀后用“AC纸”制作复型，将复制面镀金后用金相显微镜观察，结果如下：桦槽对应的表面晶粒比较均匀，晶粒度为2-6级。金相组织为奥氏体加“y”相。此为时效强化高温合金的正常组织，无过烧过热现象，也无6相析出。轮盘半径处表面晶粒度及金相组织与桦槽表面相似。轮盘中心处表面晶粒比桦槽表面稍粗大，晶粒度为2-4级。金相组织为y+y'。此为时效强化高温合金的正常组织，无过烧过热现象，也无6相析出，可以继续使用。三者硬度检验结果及换算强度见表。

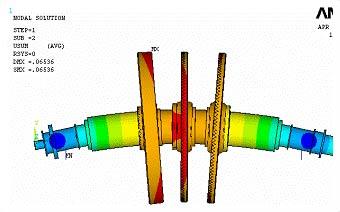

材料性能数据材料牌号为GH132，计算中所采用的性能数据见表。载荷设计转速为6292r/min。在设计转速下工作时，每个叶片的离心力为64477N。假定在设计转速状态工作时，轮缘、轮心温度分别为580℃-350℃。计算方法及模型采用弹性有限元分析方法计算。有限元前、后处理程序及求解程序为Patran和Nastran。计算所用模型为轴对称六节点和三维二十节点有限元模型。计算该盘在设计转速工作时的应力情况(考虑了温度的影响)。应力计算结果应力计算结果见表。由表可知，该盘的应力水平较低。
