微压蒸箱是能够承受一定的压力、适应高原环境加工米饭馒头的主食蒸制设备。微压蒸箱的箱体主要由角钢、不锈钢板组成。目前大多数论文中的受力分析，主要针对结构较为简单的单一零件进行受力分析，拟用SolidWorks的SimulationXpress分析模块对由角钢和不锈钢板多零件的装配组合体进行受力分析，为压力蒸箱的设计校核提供依据，同时为其它类似设计提供参考。
Solidworks是我国目前应用的主流三维软件之一，是美国Solidworks公司基于Windows平台开发的著名的全参数化三维实体造型软。SolidWorks中提供了易于使用的SimulationXpress应力有限元分析工具，可以使用电脑测试代替昂贵的现场测试，从而降低成本，减少产品开发周期的次数；快速模拟多个概念与情景，优化设计。利用SolidWorks完成设计优化分析需要以下6个步骤：1）建立三维模型；2）定义模型的材料；3）确定约束和添加相应载荷；4）分析并查看结果；5）修改模型参数重复步骤1~4；6）结果比较分析，不断修改参数直至完成满意设计。
微压蒸箱主要由箱体、箱门、铰链、安全阀控制系统等组成。箱体外形尺寸长×高×深为1150mm×1620mm×785mm。

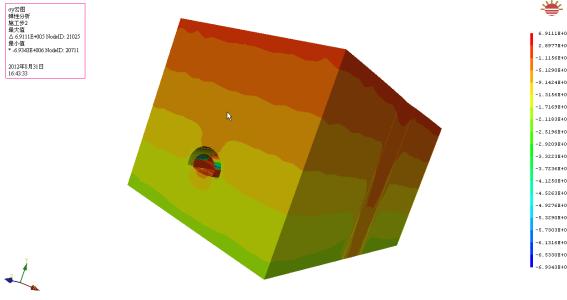

箱体主要由主框架、内部腔体、外蒙皮、聚氨酯泡沫组成。为了计算方便，受力分析时去除了外蒙皮和聚氨酯泡沫等，只分析主框架和内部腔体组装后的装配体。主框架采用角钢组焊成形，角钢型号为热轧不等边角钢10/6.3和热轧等边角钢5，初始设计b1=10mm，b2=6mm其具体尺寸如图所示。内部腔体采用1.5mm厚的不锈钢板1C18Ni9Ti压制焊接成形。3三维建模利用SolidWorks建立蒸箱箱体的三维实体模型的装配体。如图2所示。4分析与优化。1）计算属性信息如表1所示。2）单位系统采用公制单位，如表2所示。3）不锈钢和碳钢的材料力学属性如表3和表4所示。4）添加约束和载荷。夹具设置为固定约束类型，将约束设置到蒸箱骨架的底面。载荷加载到蒸箱内部所用的面，力类型为压力，数值为0.033MPa，作用力沿垂直于所选面的方向。约束和载荷加载完成后如图3所示。5）网格信息。有限元分析的单元格划分采用基于曲率的网格系统默认格式，具体数据如表5所示。完成网格划分后如图4所示。6）计算结果。经分析计算，蒸箱箱体应力为81.59MPa，最大位移为0.39mm。计算结果如表6所示。图示如图5、图6所示。5优化设计将初始设计的角钢厚度由b1=10mm，b2=6mm更改为b1=6mm，b2=3mm。
优化后的设计方案，重量降低了113kg，减少了27%。对于车载设备而言，内装设备重量减少113kg，对整车的机动性指标是影响很大的。汽车质量每减轻10%，油耗下降6%~8%，排放下降4%，同时提高汽车的比功率，使汽车的动力性能提高。优化后的蒸箱箱体安全系数只下降了0.25，由于此计算是未考虑外蒙皮和发泡材料对整体刚度的加强因素，如果蒸箱增加外蒙皮和保温发泡材料后，其整体刚度强度会增加很多，完全满足设备安全性要求。通过SolidWorks Simulation-Xpress对蒸箱箱体应力分析，验证和优化了蒸箱的结构设计，减轻了产品重量，对产品的设计验证生产提供了有利的参考。
